DH4512系列霍尔效应实验仪说明

一、概 述

DH4512系列霍尔效应实验仪,由杭州大华仪器制造有限公司生产,主要用于研究霍尔效应产生的原理及其测量方法,通过施加磁场,可以测出霍尔电压并计算它的灵敏度,以及可以通过测得的灵敏度来计算线圈附近各点的磁场。

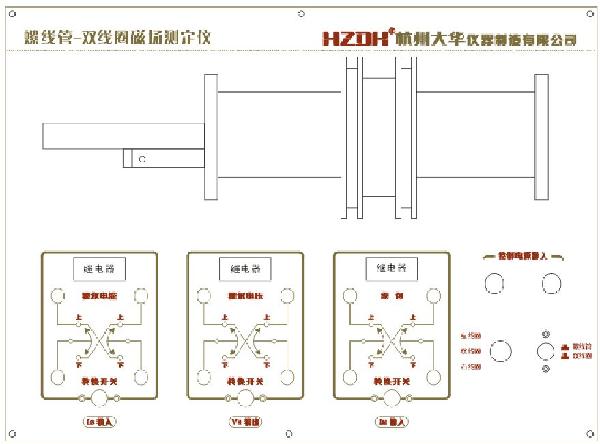

  1-1 DH4512霍尔效应螺线管-双线圈实验架平面图

二、仪器构成

DH4512型霍尔效应实验仪由实验架和测试仪二个部分组成。图1-1DH4512型霍尔效应螺线管-双线圈实验架平面图;图1-2DH4512型霍尔效应测试仪面板图。

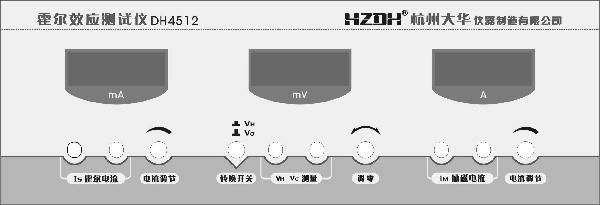

1-2 DH4512系列霍尔效应测试仪面板

三、主要技术性能

1、环境适应性:工作温度1035℃;

              相对湿度2575%

2DH4512型霍尔效应螺线管-双线圈磁场测定仪实验架

二个励磁线圈:线圈匝数240(单个)

有效直径75mm;二线圈中心间距37.5mm

移动尺指示在115mm时,为两线圈的中心。

霍尔效应片类型:N型砷化镓半导体。

   螺线管:

线圈匝数1800,有效长度181mm,等效半径21mm

移动尺装置:横向移动距离235mm

3、霍尔效应片类型:N型砷化镓半导体。

4DH4512型霍尔效应测试仪

DH4512型霍尔效应测试仪主要由00.5A恒流源、03.5mA恒流源及20mV/2000mV量程三位半电压表组成。

a)霍尔工作电流用恒流源Is

工作电压8V,最大输出电流3.5mA3位半数字显示,输出电流准确度为0.5%

b)磁场励磁电流用恒流源IM

工作电压24V,最大输出电流0.5A3位半数字显示,输出电流准确度为0.5%

c)霍尔电压不等电位电势测量用直流电压表

20mV量程,3位半LED显示,分辨率10μV,测量准确度为0.5%

d)不等电位电势测量用直流电压表

2000mV量程,3位半LED显示,分辨率1mV,测量准确度为0.5%

5电源

AC 220V±10%,功耗:50VA

6、外形尺寸

测试架:320×270×250mm,测试仪:320×300×120mm

四、使用说明

1、测试仪的供电电源为交流220V50Hz,电源进线为单相三线。

2、电源插座安装在机箱背面,保险丝为1A,置于电源插座内。

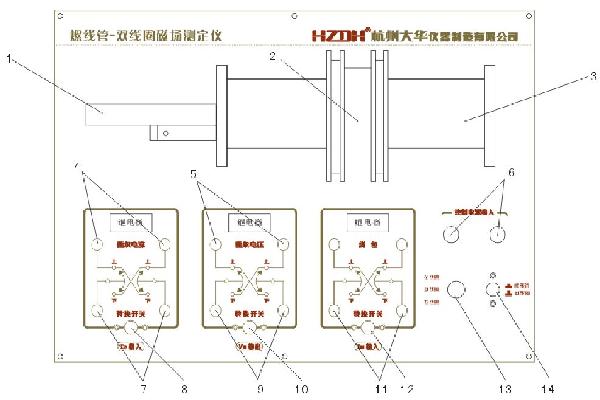

3、实验测试架各接线柱连线说明如图1-3

 eq \o\ac(,1)1移动尺

 eq \o\ac(,2)2双线圈

 eq \o\ac(,3)3螺线管

 eq \o\ac(○,4)4连接到霍尔片的工作电流端(红色插头与红色插座相联, 黑色插头与黑色插座相联)

 eq \o\ac(,5)5连接到霍尔片霍尔电压输出端(红色插头与红色插座相联,黑色插头与黑色插座相联)

 eq \o\ac(,6)6用一边是分开的接线插、一边是双芯插头的控制连接线与测试仪背部的插孔相连接(红色插头与红色插座相联,黑色插头与黑色插座相联)

 eq \o\ac(○,7)7连接到测试仪上霍尔工作电流Is端(红色插头与红色插座相联, 黑色插头与黑色插座相联)

 eq \o\ac(,8)8Is工作电流换向开关

 eq \o\ac(,9)9连接到测试仪上VHVσ测量(红色插头与红色插座相联,黑色插头与黑色插座相联)

 eq \o\ac(,10)10VH测量换向开关(做本实验时,此开关不用)

 eq \o\ac(,11)11连接到测试仪磁场励磁电流IM(红色插头与红色插座相联,黑色插头与黑色插座相联)

 eq \o\ac(,12)12励磁电流IM换向开关

 eq \o\ac(○,13)13单、双线圈切换开关

 eq \o\ac(○,14)14螺线管、双线圈切换开关

4测试仪面板上的“Is输出“IM输出“VH测量三对接线柱应分别与实验架上的三对相应的接线柱正确连接。

5、将控制连接线一端插入测试仪背部的二芯插孔,另一端连接到实验架的控制接线端子上。

6、   仪器开机前应将IsIM调节旋钮逆时针方向旋到底,使其输出电流趋于最小状态,然后再开机。

7、仪器接通电源后,预热数分钟即可进行实验。


8、   Is调节和“IM调节”分别来控制样品工作电流和励磁电流的大




1-3实验架各接线柱连线说明图

8、继电器换向开关的使用说明

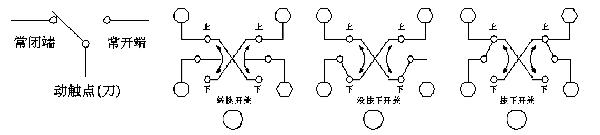

单刀双向继电器的电原理如图1-4所示。当继电器线包不加控制电压时,动触点与常闭端相连接;当继电器线包加上控制电压时,继电器吸合,动触点与常开端相连接。



1-4 继电器工作示意图

实验架中,使用了三个双刀双向继电器组成三个换向电子闸刀,换向由接钮开关控制,电原理图如图1-4所示。

当未按下转换开关时,继电器线包不加电,常闭端与动触点相连接;当按下按钮开关时,继电器吸合,常开端与动触点相连接,实现连接线的转换。由此可知,通过按下、按上转换开关,可以实现与继电器相连的连接线的换向功能。

五、仪器使用注意事项

1.当霍尔片未连接到实验架,并且实验架与测试仪未连接好时,严禁开机加电,否则,极易使霍尔片遭受冲击电流而使霍尔片损坏。

2.霍尔片性脆易碎、电极易断,严禁用手去触摸,以免损坏!在需要调节霍尔片位置时,必须谨慎。

3.加电前必须保证测试仪的“Is调节”和“IM调节”旋钮均置零位(即逆时针旋到底),严防IsIM电流未调到零就开机。

4.测试仪的“Is输出”接实验架的“Is输入”,“IM输出”接“IM输入”。

决不允许将“IM输出”接到“Is输入”处,否则一旦通电,会损坏霍尔片!

5.注意:移动尺的调节范围有限!在调节到两边停止移动后,不可继续调节,以免因错位而损坏移动尺。

六、仪器成套性

1DH4512霍尔效应实验仪包括以下部分:

a DH4512霍尔效应实验仪测试仪

b DH4512霍尔效应螺线管-双线圈磁场测定仪实验架

c 实验讲义             1

d 交流电源线           1

e 专用控制插座线       1

f 测试线               6

七、主要完成实验项目

实验一 霍尔效应实验和霍尔法测量磁场

实验二 霍尔效应法测量螺线管磁场
